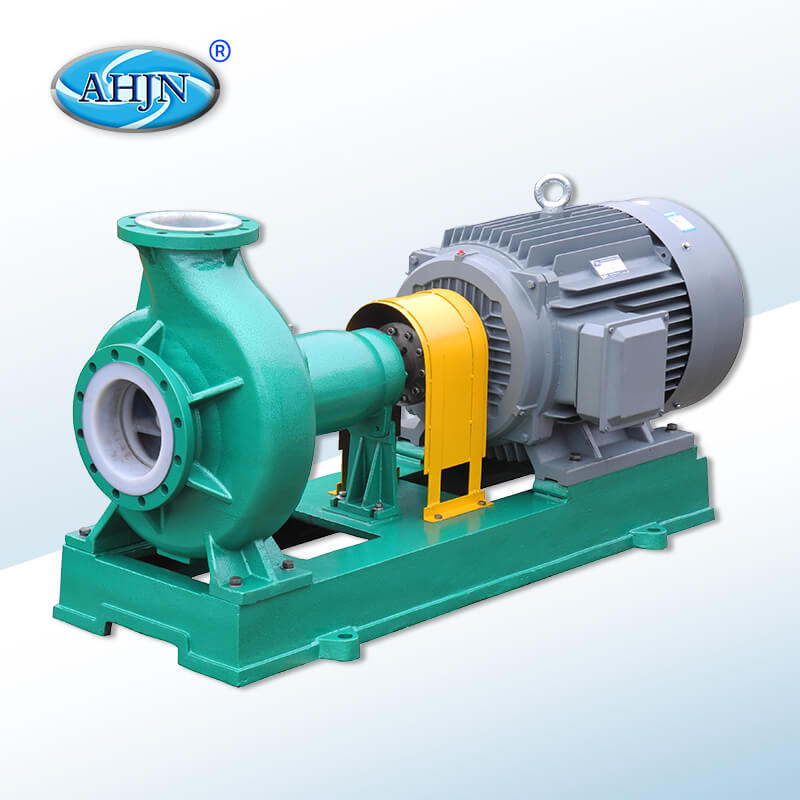

IHF氟塑料離心泵

  • 品牌廠家：JiangNan/江南泵業
  • 產品別名：IHF襯氟離心泵|IHF四氟離心泵
  • 主要材質：氟塑料
  • 流量范圍：2-1800m3/h
  • 揚程范圍：3-80m
  • 功率范圍：1.5-160Kw
  • 特別說明：產品圖片以及參數跟實際產品略有差異
  • 定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。
  • 庫存配送：IHF氟塑料離心泵有貨，全國送貨保障！
產品詳細描述Detailed description

IHF氟塑料離心泵 產品概述

  • IHF氟塑料離心泵簡稱為“IHF離心泵”是單級、單吸、懸臂式離心泵，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用四氟填充材料，進出口均采用鑄鋼體加固。可參照國際標準ISO2858標準研發設計。
  • IHF氟塑料離心泵具有很高的耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點，有WB2外裝波紋管式和IHF-N內裝雙端面專利機械密封兩種結構。
  • IHF氟塑料離心泵廣泛通用于化工、制藥、石油、冶金、染料、冶煉、電力、電鍍、農藥、造紙、食品、紡織等行業酸洗工藝、制酸制堿、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜項目中的氯水輸送、廢水處理、電鍍、農藥領域。
  • IHF氟塑料離心泵在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質，是目前重要的耐腐蝕設備之一。
  • 安徽江南泵閥集團有限公司IHF氟塑料離心泵全部采用計算機設計和幾十年工況結構優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。擁有多項氟塑料離心泵專利技術。

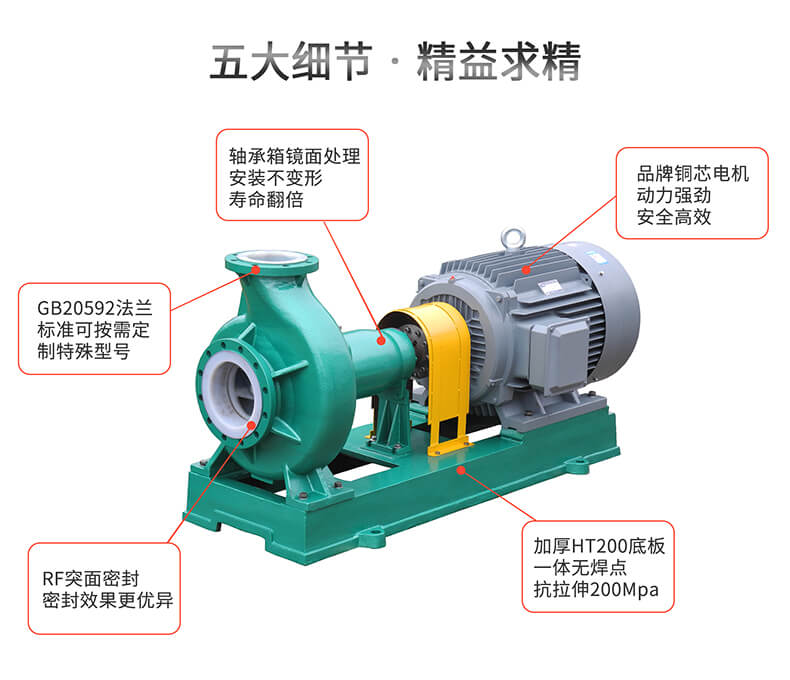

適用領域 優勢說明 三維結構圖 細節展示/優勢 氟塑料葉輪 氟塑料殼體 機械密封 短泵軸 聯軸器 軸承 底板 電機 型號參數


序號 型號(Model) 轉速(Rev) =2900r/min   介質密度(Medium density)=1000kg/m3
流量 揚程 效率 進口 出口 汽蝕余量 電機功率 整機重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m3/h) (m) (%) (mm) (mm) (m) (kw) (kg)
1 IHF32-25-125 3.6 20 26 32 20 3 1.5 85
2 IHF 32-20-160 3.6 32 20 32 20 3 2.2 90
3 IHF40-25-125 6.3 20 35 φ40 φ25 3 1.5 78
4 IHF40-25-160 6.3 32 32 φ40 φ25 3 2.2 92
5 IHF40-25-200 6.3 50 25 φ40 φ25 3 4 147
6 IHF40-25-250 6.3 80 23 φ40 φ25 3 11 233
7 IHF50-32-125 12.5 20 51 φ50 φ32 3 2.2 90
8 IHF50-32-160 12.5 32 45 φ50 φ32 3 4 125
9 IHF50-32-200 12.5 50 39 φ50 φ32 3 7.5 166
10 IHF50-32-250 12.5 80 35 φ50 φ32 5 11 235
11 IHF50-32-315 12.5 110 20 φ50 φ32 5 30 300
12 IHF65-50-125 25 20 62 φ65 φ50 3.5 3 99
13 IHF65-50-160 25 32 57 φ65 φ50 3.5 5.5 146
14 IHF65-40-200 25 50 52 φ65 φ40 3.5 11 214
15 IHF65-40-250 25 80 49 φ65 φ40 3.5 18.5 297
16 IHF80-65-125 50 20 66 φ80 φ65 4 5.5 146
17 IHF80-65-160 50 32 64 φ80 φ65 4 11 214
18 IHF80-50-200 50 50 63 φ80 φ50 4 15 230
19 IHF80-50-250 50 80 57 φ80 φ50 4.5 30 393
20 IHF100-80-125 100 20 66 φ100 φ80 4.5 11 215
21 IHF100-80-160 100 32 71 φ100 φ80 5 15 254
22 IHF100-65-200 100 50 67 φ100 φ65 5 30 382
23 IHF100-65-250 100 80 65 φ100 φ65 5 45 540
24 IHF125-80-160 160 32 70 φ125 φ80 5 30 477
25 IHF125-100-200 200 50 65 φ125 φ100 6 55 630
序號 型號(Model) 轉速(Rev) =1450r/min   介質密度(Medium density)=1000kg/m3
流量 揚程 效率 進口 出口 汽蝕余量 電機功率 整機重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m3/h) (m) (%) (mm) (mm) (m) (kw) (kg)
1 IHF40-25-125 3.2 5 32 φ40 φ25 3 0.55 70
2 IHF40-25-160 3.2 8 28 φ40 φ25 3 0.55 75
3 IHF40-25-200 3.2 12.5 23 φ40 φ25 3 0.55 80
4 IHF40-25-250 3.2 20 20 φ40 φ25 2 1.5 85
5 IHF50-32-125 6.3 5 45 φ50 φ32 3 0.55 73
6 IHF50-32-160 6.3 8 40 φ50 φ32 3 0.55 91
7 IHF50-32-200 6.3 12.5 33 φ50 φ32 3 1.1 105
8 IHF50-32-250 6.3 20 30 φ50 φ32 5 1.5 128
9 IHF65-50-125 12.5 5 55 φ65 φ50 3.5 0.55 80
10 IHF65-50-160 12.5 8 51 φ65 φ50 3.5 1.1 92
11 IHF65-40-200 12.5 12.5 46 φ65 φ40 3.5 1.5 110
12 IHF65-40-250 12.5 20 43 φ65 φ40 3.5 3 140
13 IHF80-65-125 25 5 64 φ80 φ65 4 1.1 110
14 IHF80-65-160 25 8 62 φ80 φ65 4 1.5 110
15 IHF80-50-200 25 12.5 57 φ80 φ50 4 2.2 120
16 IHF80-50-250 25 20 53 φ80 φ50 4.5 4 140
17 IHF100-80-125 50 5 64 φ100 φ80 4.5 1.5 130
18 IHF100-80-160 50 8 68 φ100 φ80 5 2.2 140
19 IHF100-65-200 50 12.5 64 φ100 φ65 5 4 320
20 IHF100-65-250 50 20 62 φ100 φ65 5 7.5 350
21 IHF125-80-160 80 8 69 φ125 φ80 5 4 300
22 IHF125-100-200 100 12.5 64 φ125 φ100 6 7.5 375
23 IHF125-100-250 100 20 63 φ125 φ100 6 15 386
24 IHF125-100-315 100 32 60 φ125 φ100 3 18.5 480
25 IHF150-125-250 200 20 67 φ150 φ125 7 22 500
26 IHF150-125-315 200 32 65 φ150 φ125 7 45 660
27 IHF150-125-400 200 50 61 φ150 φ125 7 75 860
28 IHF200-150-250 400 20 69 φ200 φ150 7.5 45 680
29 IHF200-150-315 400 32 68 φ200 φ150 7.5 75 940
30 IHF200-150-400 400 50 63 φ200 φ150 7.5 110 1160
31 IHF300-250-400 1150 40 70 φ300 φ250 8 200 2300

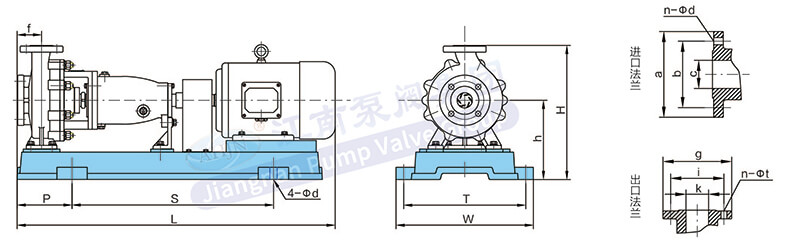

安裝尺寸 尺寸圖


序號 系列型號 外　型　安　裝　尺　寸 進口法蘭尺寸 出口法蘭尺寸
Outside and installing size Inlet flange size Exit flange size
Model  L S P f W T H h D c a b n-φd k g i n-φt
1 IHF40-25-125 800 485 155 80 362 320 360 197 16 40 150 110 4-φ17.5 25 115 85 4-φ13.5
2 IHF40-25-160 800 485 155 80 362 320 360 197 16 40 150 110 4-φ17.5 25 115 85 4-φ13.5
3 IHF40-25-200 1025 650 160 80 450 385 440 260 24 40 150 110 4-φ17.5 25 115 85 4-φ13.5
4 IHF40-25-250 1224 740 208 100 490 440 485 260 24 40 150 110 4-φ17.5 25 115 85 4-φ13.5
5 IHF50-32-125 950 605 155 80 395 335 352 212 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
6 IHF50-32-160 950 605 155 80 395 335 392 232 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
7 IHF50-32-200 1075 650 160 80 450 385 440 260 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
8 IHF50-32-250 1224 740 208 100 490 440 485 260 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
9 IHF65-50-125 995 600 160 80 395 335 352 212 24 65 185 145 4-φ17.5 50 165 125 4-φ17.5
10 IHF65-50-160 1075 650 155 80 435 385 392 232 24 65 185 145 4-φ17.5 50 165 125 4-φ17.5
11 IHF65-40-200 1240 735 205 100 500 425 440 260 24 65 185 145 4-φ17.5 40 150 110 4-φ17.5
12 IHF65-40-250 1314 850 200 100 490 435 505 280 24 65 185 145 4-φ17.5 40 150 110 4-φ17.5
13 IHF80-65-125 1095 650 185 100 450 385 392 232 24 80 200 160 8-φ17.5 65 185 145 4-φ17.5
14 IHF80-65-160 1240 740 205 100 500 435 440 260 24 80 200 160 8-φ17.5 65 185 145 4-φ17.5
15 IHF80-50-200 1240 740 205 100 500 435 460 260 24 80 200 160 8-φ17.5 50 165 125 4-φ17.5
16 IHF80-50-250 1522 945 265 125 600 535 505 280 24 80 200 160 8-φ17.5 50 165 125 4-φ17.5
17 IHF100-80-125 1335 740 210 100 500 435 440 260 24 100 220 180 8-φ17.5 80 200 160 8-φ17.5
18 IHF100-80-160 1335 850 200 100 500 435 460 260 24 100 220 180 8-φ17.5 80 200 160 8-φ17.5
19 IHF100-65-200 1543 945 240 100 610 535 520 300 24 100 220 180 8-φ17.5 65 185 145 4-φ17.5
20 IHF100-65-250 1640 940 260 125 600 550 575 325 28 100 220 180 8-φ17.5 65 185 145 4-φ17.5
21 IHF125-80-160 1543 945 260 125 600 535 520 300 24 125 250 210 8-φ17.5 80 200 160 8-M16
22 IHF125-100-200 1714 1060 300 125 660 600 695 410 28 125 250 210 8-M18 100 220 180 8-M16
23 IHF125-100-250 1395 940 260 140 540 490 605 325 24 125 250 210 8-φ17.5 100 220 180 8-φ17.5
24 IHF125-100-315 1520 940 260 140 540 490 665 350 28 125 250 210 8-φ17.5 100 220 180 8-φ17.5
25 IHF150-125-250 1540 940 260 140 540 490 705 350 24 150 285 240 8-φ22 125 250 210 8-φ17.5
26 IHF150-125-315 1685 940 265 140 620 550 795 440 28 150 285 240 8-φ22 125 250 210 8-φ17.5
27 IHF150-125-400 1840 1060 300 140 670 600 875 475 28 150 285 240 8-φ22 125 250 210 8-φ17.5
28 IHF200-150-250 1674 940 285 160 620 550 440 815 25 200 340 295 12-φ23 150 285 240 8-φ22
29 IHF200-150-315 1890 1060 320 160 660 600 875 475 28 200 340 295 12-φ23 150 285 240 8-φ22
30 IHF200-150-400 2145 1240 340 180 790 720 945 495 36 200 340 295 12-φ23 150 285 240 8-φ22
31 IHF250-200-250 1945 1060 385 225 670 600 945 510 28 250 405 355 12-φ26 200 340 295 12-φ22
32 IHF300-250-315 2400 1240 463 300 790 720 1080 580 36 300 460 410 12-φ22 250 405 355 12-φ22
33 IHF300-250-400 2480 1240 463 300 790 720 1080 580 36 300 460 410 12-φ22 250 405 355 12-φ22
