不銹鋼離心泵流量常用控制方法總結(附圖)

　　不銹鋼離心泵是目前使用較為廣泛的泵產品，廣泛使用在石油天然氣、石化、化工、鋼鐵、電力、食品飲料、制藥及水處理行業。如何經濟有效的控制泵輸出流量曾經引發過大討論，曾一度流行全部使用變頻調速來控制輸出流量，取消所有控制閥控制流量的型式，單從目前來看市場上有4種廣泛使用的方法：出口閥開度調節、旁路閥調節、調整葉輪直徑、調速控制?，F(xiàn)在我們來逐一分析討論各種方法的特點。

　　推薦閱讀：《防腐蝕離心泵輸送液體的靜壓力怎么計算?》

　　不銹鋼離心泵流量常用控制方法：

　　1、出口閥開度調節

　　這種方法中泵與出口管路調節閥串聯，它的實際效果如同采用了新的泵系統，泵的較大輸出壓頭沒有改變，但是流量曲線有所衰減。

　　2、旁路閥調節

　　這種方法中閥門和泵并聯，它的實際效果如同采用了新的泵系統，泵的較大輸出壓頭發生改變，同時流量曲線特性也發生變化，流量曲線更接近線形。

　　3、調整葉輪直徑

　　這種方法不使用任何外部組件，流量特性曲線隨直徑變化而變化。

　　4、調速控制

　　葉輪轉速變化直接改變泵的流量曲線，曲線的特性不發生變化，轉速降低時，曲線變的扁平，壓頭和較大流量均減小。

　　1)泵系統的整體效率

　　出口閥調節與旁路調節方法均增加了管路壓力損失，泵系統效率都大幅減小。葉輪直徑調整對整個泵系統效率影響較小，調速控制方法基本不影響系統效率，只要轉速不低于正常轉速的50%。

　　2)能耗水平

　　假定通過上述四種辦法將泵的輸出流量從60m3/h調整到50m3/h，輸出為60m3/h時的功率消耗為100%(此時壓頭為70m)，那么幾種控制流量的辦法對泵消耗的功率影響如何?

　　(1)出口閥開度調節，能量消耗為94%，流量較低時消耗功率較大。

　　(2)旁路調節，旁路閥將泵的壓頭減小到55M，這只能通過增加泵的流量來實現，結果能耗增加了10%。

　　(3)調整葉輪直徑，縮小葉輪直徑后泵的輸出流量和壓力均降低，能耗縮減到67%。

　　(4)調速控制，轉速降低，泵的流量和壓頭均減小，能耗縮減到65%。

　　不銹鋼離心泵流量控制方法總結：

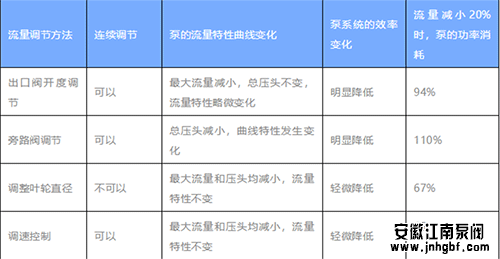

　　下表中總結出了各種流量調節方法，每種方法各有優缺點，應根據實際情況選用：
