整個閥門與管路或設備之間是怎樣連接的,這個問題不可忽視,因?yàn)殚y門的跑、冒、滴、漏現象,絕大部分發生在這里。
推薦閱讀:《四氟泵截止閥的結構特點及維修技術》

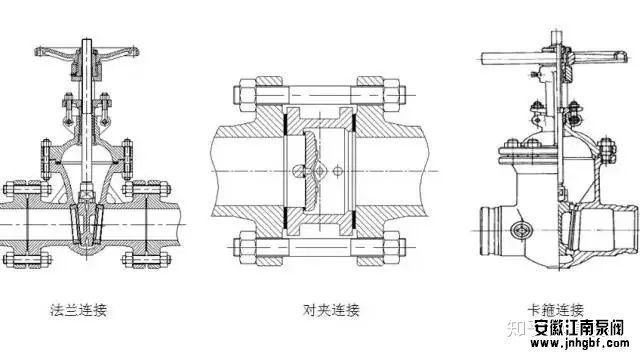

1法蘭連接
法蘭連接是閥門與管路或設備之間用得較多的連接形式。是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭,用在設備上系指設備的進出口法蘭。法蘭連接使用方便,能夠承受較大的壓力。法蘭連接可適用于各種公稱尺寸、公稱壓力的閥門,但對使用溫度有一定的限制,在高溫工況時,由于法蘭的連接螺栓易產生蠕變現象而造成泄漏,一般情況下法蘭連接推薦在≤350℃溫度使用。
按結合面形狀又可分為以下幾種:
光滑式:用于壓力不高的閥門。加工比較方便
凹凸式:工作壓力較高,可使用中硬墊圈
榫槽式:可用塑性變形較大的墊圈,在腐蝕性介質中使用較廣泛,密封效果較好
梯形槽式:用橢圓形金屬環作墊圈,使用于工作壓力≥60kg/平方厘米的閥門或高溫閥門
透鏡式:墊圈是透鏡形狀,用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門或高溫閥門
O形圈式:較新的法蘭連接形式,密封效果比一般平墊圈可靠
2對夾連接
用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
3焊接連接
焊接連接是指閥門閥體帶有焊接坡口,通過焊接方式與管道系統相連的一種連接形式。
GB/T 12224、API600、ASME B 16.34等標準對焊接坡口做出了規定。
閥門與管道的焊接連接分為對焊連接(BW)與承插焊連接(SW),承插焊端應符合JB/T 1751的規定。對焊連接(BW)可適用于各種尺寸、各種壓力以及高溫的工況,承插焊連接(SW)一般適用于≤DN50的閥門。
4螺紋連接
這是一種簡便的連接方法,常用于小閥門。又分兩種情況:
直接密封:內外螺紋直接起密封作用。為了保持連接處不漏,往往用鉛油、線麻和聚四氟乙烯生料帶填充,其中聚四氟乙烯生料帶,應用廣泛。這種材料耐腐蝕性能很好,密封效果極佳,使用和保存方便,拆卸時,可以完整地將其取下,因?yàn)樗且粚訜o粘性的薄膜,比鉛油、線麻優越得多。
間接密封:螺紋旋緊的力量,傳遞給兩平面見的墊圈,讓墊圈起密封作用。
5卡套連接
卡套連接工作原理是,當旋緊螺母時,卡套受到壓力,使其刃部咬入管子外壁,卡套外錐面又在壓力下與接頭體內錐面密合,因而能夠可靠地防止泄漏。
這種連接形式的優點是:
1)體積小,重量輕,結構簡單,拆裝容易;
2)連接力強,使用范圍廣,可耐高壓(1000公斤/平方厘米)、高溫(650℃)和沖擊振動;
3)可以選用多種材料,適合防腐蝕;
4)加工精度要求不高;
5)便于高空安裝。
目前,卡套連接形式,已在我國某些小口徑閥門產品中采用。
6卡箍連接
這是一種快速連接方法,它只需兩個螺栓,適用于經常拆卸的低壓閥門。
7內自緊連接
內自緊連接是一種利用介質壓力進行自緊的連接形式。它的密封圈裝在內錐體處,跟介質相向的一面成一定角度,介質壓力傳給內錐體,又傳遞給密封圈,在一定角度的錐面上,產生兩個分力,一個與閥體中心線平行向外,另一個壓向閥體內壁。后面這個分力便是自緊力。介質壓力愈大,自緊力也愈大。所以這種連接形式,適合于高壓閥門。它比法蘭連接,要節省許多材料和人力,但也需要一定的預緊力,以便在閥內壓力不高時,使用可靠。
利用自緊密封原理做成的閥門,一般是高壓閥門。 閥門連接的形式還很多,例如有的不必拆除的小閥門,跟管子焊接在一起;有的非金屬閥門,采用承插式連接,等等。閥門使用者要根據具休情況具體對待。
8其他
其他的閥門連接形式還很多,例如有的不必拆除的小閥門,跟管子焊接在一起;有的非金屬閥門,采用承插式連接,等等。閥門使用者要根據具休情況具體對待 。
