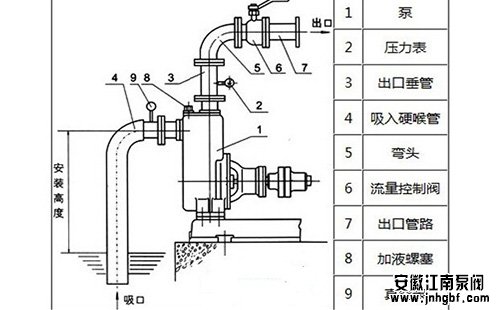

水泵出口的壓力表安裝位置通常安裝在出口閥門前。壓力表的安裝位置應符合安裝狀態的要求,表盤一般應呈垂直狀態,位置應適合工作人員觀察,同時要保持密封性,不得有泄漏現象發生。所以壓力表的安裝位置及要求請參照以下四項原則:

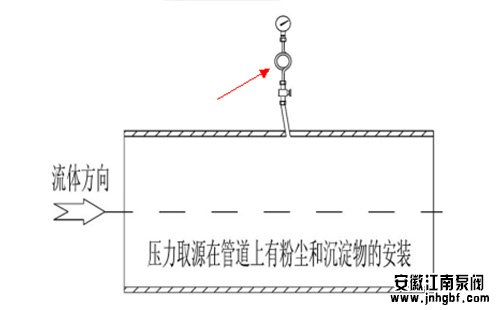

(1)壓口位置的選取:一是使取樣管與介質流動方向相互垂直,并避免選閥門、分叉、彎頭容易形成旋渦的地方;二是當管路中有突出物體時,取壓口應取在其前面;三是測量液體及水蒸汽壓力時,取壓點應設在水平管道的下側壁,使引壓管內不存在氣體,避免管道內的沉積物堵塞取樣管口;四是對測量液體和蒸汽介質的壓力表,裝在儀表盤下部,以免液體或凝結液滴到其他儀表上。
(2)引壓管的鋪設:引壓管作用是在取壓點到壓力表之間傳遞壓力信號,其鋪設應注意:一是引壓管內徑通常取6~10mm,長度小于50mm,以減小測量誤差和避免介質滯后引起壓力表的指示延遲;二是連接導管的水平段應有一定的斜度,應保持1:10~1:20的傾斜度,以利于管內冷凝液或氣體排出,三是引壓管路上要裝有隔離閥,以便檢修壓力表時使用。
(3)安裝高度的確定:安裝高度應適合工作人員觀察,與一般人的視線平齊,即1.5m~1.6m,對于高壓力應高于一般人頭部,即1.7m~1.8m左右。當壓力表安裝位置與測壓點位置垂直相距很大時,應進行液柱差的修正。修正數值等于儀表與測壓點垂直高度差的導管內液柱產生的壓力值。在儀表高于測壓點時,加上此修正值;反之,儀表低于測壓點時,應減去此值。
(4)使用密封墊片:為保持密封性,壓力表的接頭與表座之間的密封處要選擇合適的密封墊片。當工作溫度和壓力低于80℃及2MPa時用皮墊片或橡皮墊片;在80℃~45℃,5MPa以下用石棉紙或鋁墊;工作溫度和壓力更高時,用退火紫銅墊或鉛墊。
