詳解氟合金離心泵止回閥的裝配在進口還是出口

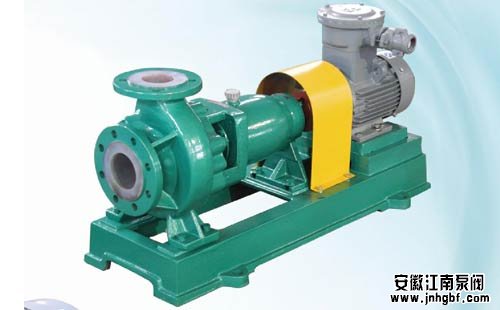

　　氟合金離心泵在化工行業中應用特別廣，但是氟合金離心泵通常不帶自吸能力，應用時需灌腔，常用的辦法是裝配止回閥，那么氟合金離心泵在應用止回閥時，是裝配在什么方位呢，是離心泵的出口還是進口，有的不止用一個調節閥，可能會同時應用多個調節閥，那么止回閥是裝配在這些調節閥的前面還是后面呢?

　　推薦閱讀：《化工耐腐離心泵進口管道的安裝注意事項》

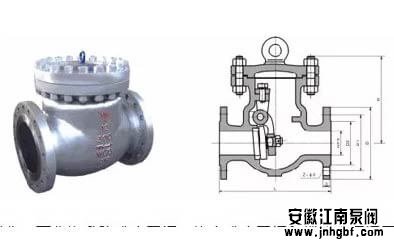

　　止回閥又叫止回閥，是一種自動調節閥，它依靠管路內流動液體的壓頭推動閥瓣，來達到調節閥的阻斷與開啟，當液體停止流動，止回閥閥瓣阻斷，它能有效預防管路內液體產生倒流，這對保持管路的安全及離心泵泵腔介質倒流啟到了很大的用處。

　　止回閥按構造劃分，可分為升降式止回閥、旋啟式止回閥與蝶式止回閥三種。升降式止回閥可分為立式與直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式與多瓣式三種。蝶式止回閥分為蝶式雙瓣、蝶式單瓣，以上幾點止回閥在聯接形式上可分為螺紋聯接、法蘭聯接、焊接與對夾式聯接四種。

　　裝配止回閥是為了穩定離心泵內部水流的流向，從而保持泵的正確運轉。所以有關止回閥的裝配方位，到底是裝配在泵前還是泵后，可以分兩種狀況：

　　二種是裝配在泵的后方。這種裝配辦法是液面高于泵的狀況下，簡便啟停泵時不用關泵出水閥，較為是較之母管制泵系統，預防產生倒流的狀況。

　　通常來說，由于止回閥啟閉動作較為頻繁，內部聯接部分及密封部件容易產生損壞，為便于修理，預防產生由于止回閥障礙而停運整個系統的狀況，從這個角度參考，止回閥會裝在出口閘閥或蝶閥之前。

　　止回閥務必裝配在泵的出口、出口調整閥之前的方位，以便維修止回閥。通常泵的出口前道是軟聯接【減震器】，接下來是止回閥，再接下來是隔斷閥【如蝶閥、閘閥、截止閥等】

　　一、先裝閘閥或是蝶閥后裝止回閥

　　優勢：可以保護蝶閥或是閘閥，沖擊力靠止回閥承擔。

　　缺點：止回閥誰來保護，止回閥是靠壓頭差來開關，如果總管壓頭高就關，泵的壓頭高就開，如果應用的泵流量不平穩，那么止回閥就會反復開關，會影響止回閥壽命。而且止回閥壞了，較為是母管制系統，需要停運系統后才能進行修理。

　　二、先裝止回閥后裝閘閥或是蝶閥

　　優勢：可以保護止回閥，較為是在并連泵中，當一個泵不啟用，其出口門阻斷，另外一個泵啟用的時候，沖擊力都是閘閥或是蝶閥承擔。止回閥產生障礙后，可以阻斷進出口閥隔離系統進行修理。

　　缺點：閘閥或是蝶閥誰來保護?曾經出現過一個案例，蝶閥的閥板被打爛了。

　　一種是裝配在泵前豎吸管端頭，也叫底閥。目的是為了不用抽一次水向泵充一次水，因?yàn)楸脙?nèi)及其泵前的吸管內無水時泵只能空運轉抽不上水，所以泵內務必充滿水才能抽出水。這種泵的裝配是高于液面時的一種辦法，也叫負壓法。
