清水離心泵的7個結構特點

來源:homeofsalvationministries.com   時間:2020-06-20 16:48:51   熱度:137℃

文章摘要

導讀:本文是由安徽江南泵閥集團于2020-06-20 16:48:51發布的關于:清水離心泵清水離心泵的結構清水離心泵的結構特點的資訊,其主要內容為:清水離心泵輸送的清水和液體具有與水相似的物理和化學特性,并且沒有固體顆粒.廣泛應用于工業、農業、城市、排水、消防供水等領域.也是推廣節能泵產品之一.清水離心泵是后開式的...

  清水離心泵輸送的清水和液體具有與水相似的物理和化學特性,并且沒有固體顆粒。廣泛應用于工業、農業、城市、排水、消防供水等領域。也是推廣節能產品之一。

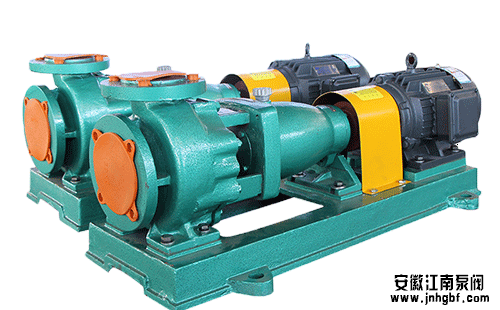

清水離心泵

  推薦閱讀:《化工離心泵流量較小或不上量的7個解決方法

  清水離心泵是后開式的,拆卸泵蓋和葉輪時不需要拆卸吸入和排出管道。懸架配有兩個用機油或潤滑脂潤滑的滾珠軸承。泵由電機通過彈性聯軸器直接驅動。渦流室、支腿、入口法蘭和出口法蘭鑄造成一個整體。

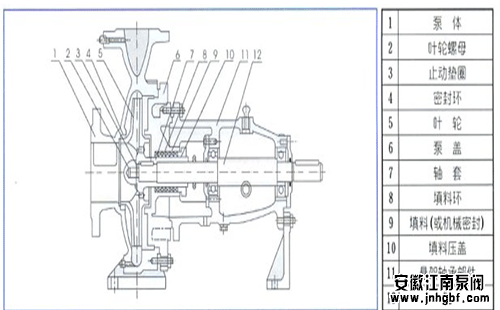

清水離心泵的結構

  清水離心泵的結構特點

  1、清水離心泵的結構系根據國際標準ISO2858所規定的性能和尺寸設計的,主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。

  2、清水離心泵的泵體和泵蓋部分,是從葉輪背面處剖分的,即通常所說的后開門結構形式。其優點是檢修方便,檢修時不動泵體,吸入管路,排出管路和電動機,只需拆下加長聯軸器的中間聯接件,即可退出轉子部分進行檢修。

  3、清水離心泵的殼體(即泵體和泵蓋)構成水泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分,滾動軸承受泵的徑向力和軸向力。

  4、清水離心泵為了平衡泵的軸向力,大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔,由于有些泵軸向力不大,葉輪背面未設密封環和平衡孔。

清水離心泵的結構特點

  5、清水離心泵的軸向密封環是由填料壓蓋,填料環和填料等組成,以防止進氣或大量漏水。泵的葉輪如有平衡,則裝有軟填料的空腔與葉輪吸入口相通,如葉輪入口處液體處于真空狀態,則很容易沿著軸套表面進氣,故在填料腔內裝有填料環通過泵蓋上的小孔,將清水離心泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔,由于葉輪背面液體壓力大于大氣壓,因而不存在漏氣問題,故可不裝填料環。

  6、清水離心泵為避免軸磨損,在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈,以防止沿著配合表面進氣或漏水。

  7、清水離心泵的傳動方式是通過加長彈性聯軸器與電動機聯接的,泵的旋轉方向,從驅動端看,為順時針方向旋轉
