臥式離心式泵出口止回閥的選型及保護措施詳解

來源:homeofsalvationministries.com   時間:2020-01-04 13:19:33   熱度:131℃

文章摘要

導讀:本文是由安徽江南泵閥集團于2020-01-04 13:19:33發布的關于:止回閥離心式泵臥式離心式泵的資訊,其主要內容為:臥式離心式泵出口止回閥門"止回閥的選型一般的泵站工程情況,對于泵出口止回閥的選擇,應遵循以下原則;對多級臥式離心式泵出口管路口徑較小的管路,即DN ...

  1. 臥式離心式泵出口止回閥門"止回閥的選型一般的站工程情況,對于泵出口止回閥的選擇,應遵循以下原則;對多級臥式離心式泵出口管路口徑較小的管路,即DN<50mm時,應選用升降式止回閥。

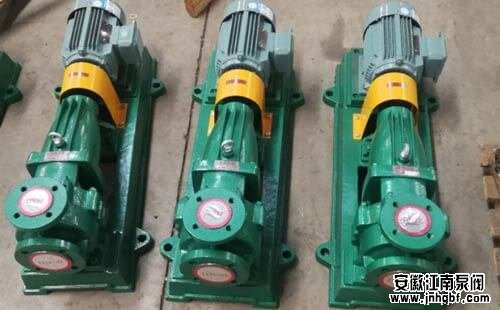

臥式離心式泵

  推薦閱讀:《石油化工行業該使用哪些閥門,你知道嗎?

  對臥式離心式泵出口管路口徑DN>50mm的管路,應選用旋啟式止回閥旋啟式止回閥可以水平或垂直安裝。

  旋啟式止回閥閥瓣繞轉軸作旋轉運動,其流體阻力一般小于升降式止回閥,它適用于較大口徑的場合,安裝位置不受限制,通常安裝于水平管路,它適用與較大口徑的場合。根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。

  單瓣旋啟式止回閥一般使用與中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時,為減小水錘壓力,盡量采用能減小水錘壓力的緩閉止回閥。

  雙瓣旋啟式止回閥適用與大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕,是一種較快的止回閥;多瓣旋啟式止回閥適用與大口徑管路。

  2.防止水力沖擊對止回閥密封面損壞的保護措施止回閥的設置,起到了防止物料倒流,避免泵葉輪遭受液擊的作用。但就止回閥本身而言,設置不當,會造成水擊所產生的閥瓣對閥座的突然撞擊,損及止回閥密封面。因此,應采取以幾點保護措施。

  (1)對于臥式離心式泵出口設置>80mm的旋啟式止回閥,應采用水平安裝方式,以減弱閥瓣回座及產生的撞擊。

  (2)對于臥式離心式泵出口止回閥口徑>=150mm的管路,應在止回閥前后設置旁路,防止閥前壓力上升過高,對止回閥密封面造成的損害。

  (3)對多級臥式離心式泵排出管路起點和終點壓力較高管路,不允許設置旁路的,可采取以下措施。

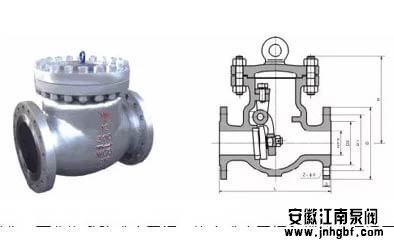

止回閥

  設置安全閥以代替旁路閥。其作用與旁路閥相似。它設置在止回閥出口附近,當水擊使壓力升高時,可將一部分水放出以防止壓力繼續增高造成的損害設置空氣或惰性氣體緩沖罐。將其設置在止回閥出口附近,當水擊產生時,通過緩沖罐中帶壓氣體被壓縮,以緩和水擊產生的壓力升高。

  臥式離心式泵適應于礦山、工廠及城市給排水,用來輸送不含固體顆粒的清水或物理、化學性質類似于清水的液體,被輸送的介質溫度為0℃~80℃,允許進口壓力0.6MPa。

  臥式離心式泵產品特點:

  1、水力模型先進,效率高,性能范圍廣。

  2、泵運行平穩,噪音低。

  3、軸封采用軟填料密封或機械密封,密封安全可靠、結構簡單,維修方便快捷。

  4、軸為全封結構,保持了不與介質接觸,不銹蝕,使用壽命長。

      相似導讀:詳解氟合金離心泵止回閥的裝配在進口還是出口>>>>氟合金離心泵在化工行業中應用特別廣,但是氟合金離心泵通常不帶自吸能力,應用時需灌腔,常用的辦法是裝配止回閥,那么氟合金離心泵在應用止回閥時,是裝配在什么方位呢,是離心泵的...more+
